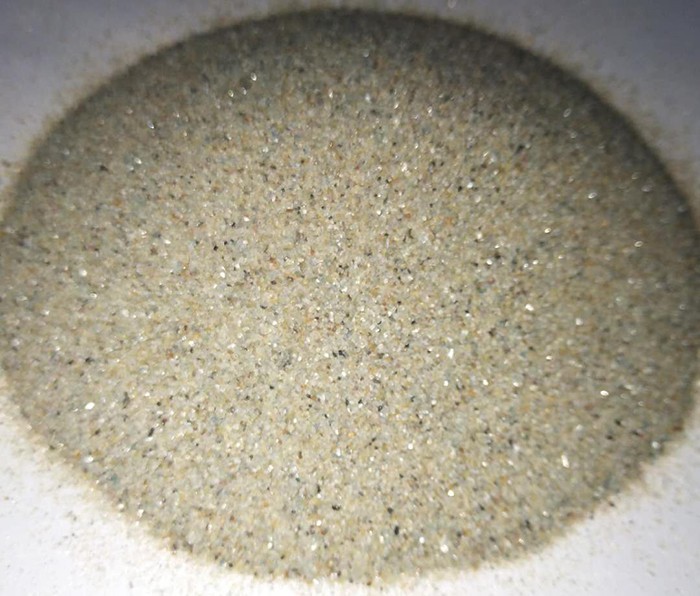

藍晶石在高溫下是不穩定相。當加熱到一定溫度時，轉化為莫來石和玻璃聚合體。即藍晶石在高溫鍛燒時，于1100開始分解，至1300藍晶石分解加劇，有大量莫來石生成。1350時分解速度加快，并以1450完全分解，當溫度達到1500，開始出現石英玻璃以及纖維狀莫來石晶體。方石英形成在1450以下，這就是說在高溫下分解出來的SiO2，在完全分解的溫度以下，以方石英相形式存在。

　　隨煅燒溫度的升高，藍晶石分解有如下特點：
　　1、藍晶石開始分解溫度始于1100左右。
　　2、完全分解的溫度大于1450。
　　3、藍晶石顯著分解溫度為1300或1360，此時生成的莫來石達到理論生成量的3/4，含量大于60%。顯著分解的溫度范圍是1300－1450或1350－1450。
　　以上就是小編為大家介紹的有關藍晶石高溫鍛燒的特點，如果大家還想了解有關藍晶石其他相關的知識，可以繼續關注我們的動態更新。
小編：Wendy
