低噪聲冷卻塔

低噪聲冷卻塔是指冷卻塔運行時風機的進排氣和減速噪聲、淋水噪聲及電動機在運行時水泵、配管、閥門、塔體向外輻射的噪聲。冷卻塔內循環熱水從淋水裝置下落時，與塔底接水盤中的積水撞擊產生的淋水聲屬于高頻噪聲，淋水聲的大小與淋水高度和單位時間的水流量有關。 冷卻塔整體噪聲為以低頻為主的連續譜，沒有突出的噪聲峰值，一般在31.5~2000Hz之間，噪聲級為55~85dB(A)。 大型冷卻塔的噪聲屬于中高頻穩態噪聲，聲源“標稱聲級”在80db(A)左右，冷卻塔噪聲的治理目標原則上應是將受噪聲干擾的受聲點噪聲級控制在相應于當?shù)丨h(huán)境的噪聲國家標準以內。冷卻塔噪聲源主要由以下4個部分組成： 1）風機進排氣噪聲； 2）淋水噪聲； 3）風機減速器和電動機噪聲； 4）冷卻塔水泵、配管和閥門噪聲。對冷卻塔噪聲有兩種不同的評價指標，其一為針對冷卻塔設計和生產廠家的國家產品標準冷卻塔周圍的居民和政府的環保部門依據國家環境噪聲標準要求冷卻塔用戶對冷卻塔產生的噪聲污染治理。

產品參數

型號	玻璃鋼冷卻塔
材質	玻璃鋼
品牌	冷卻塔
選型	冷卻塔規格
類型	封閉式冷卻塔、逆流式冷卻塔
填料	適用冷卻塔任何規格
價格	0
樣本
執行質量標準	國標
熱水和空氣流動方向	橫流式冷卻塔、逆流式冷卻塔
噪聲級別	超低噪型冷卻塔
熱水和空氣接觸方式	干濕式冷卻塔
通風方式	自然通風冷卻塔
應用領域	鋼鐵、化工、制藥、化纖、水泥、建材、釀造、造紙、煉油、卷煙、熱電和醫院、賓館酒店業、寫字樓、地鐵、體育館、影院,空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻,空調冷卻、冷凍、塑膠化工,空調設備、冷庫、冷藏室、冷凍、冷暖空調,食品業、藥業、金屬鑄造、塑膠業、橡膠業、紡織業、鋼鐵廠、化學品業、石化制品,發電機、汽輪機、空壓機、油壓機、引擎

工作原理

1.低噪聲冷卻塔循環水系統中必須存在一定的富余能量(20%-25%)，在運行時就把這些能量聚集在某個閥門處，久而久之這些能量就白白地流失掉。外置式水輪機就是利用這些“富余能量”轉換為高效機械能，從而100%取代冷卻塔風機電機達到節電目的。
2.外置式水輪機如何能達到電機驅動效率的關鍵是：了解冷卻塔循環水系統設計中的富余能量，同時水輪機的葉輪設計也是關鍵，富余能量的組成主要由以下6個部分：
1）循環水系統設計時必須考慮的余量值；
2）換熱設備的勢能利用；
3）水輪機的自身調節能力；
4）循環水系統的動能轉換效率；
5）閥門沒有開啟到位時，由閥門所消耗的能量。
6）低流量通過合并再分流方法滿足系統要求。
3.冷卻塔舊塔節能改造

產品說明

外置式水輪機冷卻塔顧名思義，其主要設備是安裝在冷卻塔風筒外面的水輪機。外置式水輪機主要部件是304#不銹鋼葉輪、316L不銹鋼主軸、蝸殼主機采用碳鋼。導葉輪是能量轉換的重要部件，循環水進入葉輪前，通過導葉輪時產生旋流，進一步提高了葉輪的能量轉換效率。水輪機基礎為900*900上、下二塊鋼板采用雙頭螺栓可調節位置（便于維護維修）。水輪機重量設計與傳統型電機重量相似匹配與風筒內減速箱傳動軟連接等構成。
冷卻塔外置式水輪機，由于安裝在冷卻塔風筒外面電機位置，無任何空間局限，外置式水輪機葉輪直徑、片數及形狀、角度可根據客戶的實際情況放大設計、增加扭力提高轉換效率。不同的流量、壓力的系統設計，達到最完美的傳動轉換比例，實現冷卻塔風機轉速大于或等于原電機驅動的風機轉速。外置式水輪機蝸牛形狀，采用仿生學蝸牛狀效應減少循環水的沖擊力和震動率。公司主要生產各種規格的機械纏繞玻璃鋼管道，玻璃鋼罐，玻璃鋼冷卻塔，玻璃鋼儲槽，玻璃鋼化糞池，玻璃鋼風機，玻璃鋼通風管道，組合式玻璃鋼水箱等200多個品種。并可根據用戶需要進行非標準設計和生產，安丘市北方冷卻塔有限公司產品廣泛應用于油田、化工、機械、造紙、電力、食品、給排水、中央空調、紡織印染等行業，深受用戶好評。

產品特點：

1、高效率，低漂水
低噪聲冷卻塔高效率的淋水填料散熱效率高，風阻系數小，使用壽命長。布水系統選用大口徑不堵塞高效能噴頭，保證布水均勻。高效能除水器可減低漂水損失至0.001%
2、使用壽命長
塔體采用強化玻璃鋼制造，不會腐蝕，減低保養及維修成本。所有塔體支架采用厚身鋼材制造，并經過熱侵鋅處理，持久耐用。
3、低噪音，高效風機
采用冷卻塔專用低速高效率軸流式風機，并可改變安裝角度以滿足不同的效率需要。
4、容易組裝
組合式設計，配件輕便，使運輸及安裝容易。

結構特征：

1.塔用GPL高效低壓霧化裝置代替?zhèn)鹘y(tǒng)的PVC填料，冷卻元件的阻力從90-110Pa降至30Pa塔采用順向噴霧，冷卻過程具有順流和逆流兩個過程，塔采用特殊防飄技術，無飄水現象。
2.無填料噴霧冷卻塔的冷卻機理:
冷卻塔實現降溫冷卻的三大要素：
冷空氣和水的比值（氣水比）；冷空氣和水接觸的表面積；冷空氣和水接觸的時間。塔正是根據以上三個要素設計的。
塔系統阻力由填料塔的140Pa降至75Pa，冷卻軸流風機風量增大20%，氣水比較填料塔增大20% ；
塔通過GPL高效低壓霧化裝置在0.03MPa下將水噴射成0.5-1mm的霧滴，氣水接觸比表面積較水分布在PVC填料上大10%；
塔采用順向噴霧，冷卻有順流和逆流兩個過程，冷卻時間較填料聽長。
3.噴霧冷卻塔的優點
性能方面：
冷卻溫差較填料塔大2℃，冷卻水量同比大10%，冷幅t2-τ≤3.5℃，較填料塔小
運行方面：
徹底克服了填料老化、變形、脆列、堵塞、溝流現象及填料碎片對工藝系統設備和管道的堵塞，塔內布水均勻，噴霧裝置無堵塞。運行可靠。
節能方面：
塔阻力降低50%，風機電機節電35%
維修使用壽命方面：
塔各部件同步可靠性強、無維修周期可達5年，使用壽命15年
環境方面：
采用SBL專用收水器、無飄水，噪音較填料塔低6db
4.無填料噴霧冷卻塔的使用條件
霧化裝置壓力≥0.03MPa，即塔零平面處壓力為0.08-0.15MPa噴嘴要求機械雜質顆粒度≤10mm

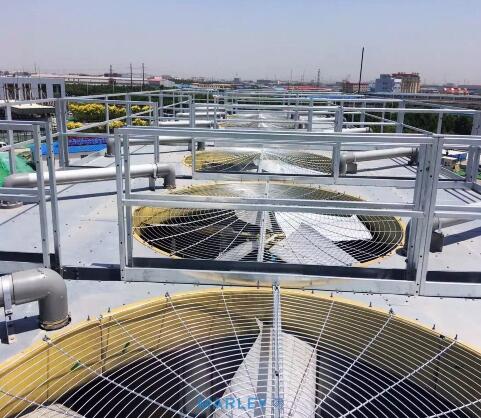

選型設計：

低噪聲冷卻塔，采用“瓶”形設計，風阻最小。整塔組裝方便、堅固耐用、構輕盈精巧、冷卻效果好 。圓形逆流式冷卻塔體由優質玻璃鋼制作而成，表面膠衣采用進口原料，其色種內含光穩定劑，具有抗紫外線照射，色澤均勻鮮艷，可保持常年不褪色，不老化。傳動部件采用逆流式冷卻塔專用風機和電機。具有塔機運轉平穩、匹配合理、風量大、能耗低、噪聲小等特點。布水裝置由玻璃鋼布水管，尼龍布水器及鑄銅內芯組成，通過水的反沖力，自動旋轉布水。該布水裝置壓頭損失小、所需水壓低、配水均勻。填料經過山東熱工所測試，具有壽命長、冷效高、水的再分布均勻、風阻小、親水性好、耐高溫等特點。鋼制構件采用先進的熱浸鍍鋅工藝，外涂高性能防腐油漆，能確保其使用壽命。

冷卻塔優勢

1節省空間，結構輕型化 采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。 2、節省電力 超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。 3、運轉噪聲極低 采用專為冷卻塔而設計的鋁合金材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。 4、良好的耐腐蝕性 低噪聲冷卻塔塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。 5、組合方便 可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。 6、維護方便本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。
