冷卻塔降噪噪聲污染源

1、動力系統運行所產生的低頻噪聲，其噪聲頻率特征為低頻甚至次聲，由于其波長長，穿透能力很強，所以傳播距離很遠。尤其63Hz以下的低頻噪聲如采取一般的吸聲、消聲降噪手段處理基本已經失效。（最主要）

2、電機、減速箱軸承磨損噪聲，動力系統剛性連接產生的振動噪聲。（主要）

3、內部空腔混響噪聲通過側板和填料面輻射出去。（主要）

4、播淋水聲，頻率特征為中高頻，源強衰減較快。（次要）

冷卻塔降噪標準

《中華人民共和國環境保護法》及《中華人民共和國環境噪聲污染防治條例》，保障城市居民的生活聲環境質量，我國制訂了《社會生活環境噪聲排放標準 GB22337-2008》。
1、城市區域環境噪聲標準限值見表：
2、夜間突發的噪聲，其最大值不準超過標準值15dB。
3、區域及時間的劃定：
(1)、各類標準適用區域由當?shù)厝嗣裾畡澏ā?br /> (2)、本標準晝間、夜間的時間由當?shù)厝嗣裾串數亓?xí)慣和季節變化劃定。

冷卻塔降噪方法

商場寫字樓或者住宅的冷卻塔常常因為噪聲問題打擾到居民，特別是深夜人們需要休息的時候，冷卻塔噪聲依然穿過窗戶進入室內。那么如何降低冷卻塔噪聲，并且將其控制到人們可以接受的范圍呢？

根據《社會生活環境噪聲排放標準》GB22337—2008的相關規定，居民窗外晝間噪聲值應當≤55 dB（A），夜間應當≤45 dB（A）。所以我們在設計降噪設備時先要確定目前的噪聲值及需要的降噪量。噪聲值可以使用手機下載相關噪聲測試app，可以測量出大致的噪聲值，缺點是與專業的噪聲測量儀器相比還是不太精確的。確定好噪聲值，再來計算需要的降噪量，例如設備運行時是70db，要降到晝間55db，就需要至少降低15db的噪聲值。

在設計降噪設備時，我們需要了解冷卻塔的噪聲來源，冷卻塔主要靠機械通風冷卻循環熱水。用泵將循環熱水送到水分布器噴出，水沿著填料下淋落到水池。由風機將冷空氣引入與下淋的熱水接觸，進行熱交換，將水冷卻。冷卻塔的噪聲源由以下幾部分組成：
（1）風機進排氣噪聲(主要噪聲源)；
（2）淋水噪聲(次要噪聲源)；
（3）風機減速器和電動機噪聲；
（4）冷卻塔水泵、配管和閥門噪聲；
其中，主要是風機運行進排氣噪聲和淋水噪聲，風機通過進排氣口和塔體向外輻射噪聲。

一般治理冷卻塔噪聲的設備是冷卻塔隔聲屏障，為了達到降噪目標，我們在設計時應當提高標準，例如國家標準是晝間55db，夜間45db，那么我們設定的標準就是晝間52db，夜間42db。

隔聲屏障一般設為U型，隔聲屏采用輕質結構，便于搬運，一般用一層隔聲鋼板或硬質纖維板，鋼板厚度1~2mm，涂2mm阻尼層，兩面填充吸聲材料，如超細玻璃棉，兩側吸聲層厚度，可根據實際要求，填入20~50mm。

具體降噪隔音設計需要參照以下公式進行計算，其中?L表示噪聲衰減量，N表示越過屏障頂端衍射的菲涅耳數，其計算方法見下圖2.λ表示聲波波長，A表示噪聲源到隔聲屏障頂端的距離，B表示接受點到隔聲屏障頂端的距離，d表示聲源到接受點之間的直線距離。

除了冷卻塔隔聲屏障以外，還可以使用消聲導流片進行冷卻塔降噪，一般安裝在冷卻塔出風口，在不影響冷卻塔出風壓損的前提下，可以實現消聲10分貝的隔音目標。

冷卻塔降噪工程

沈陽某高檔住宅小區采用集中供冷方式，將2臺方形逆流式冷卻塔安裝在14幢居民樓前的空地上。經測試，平均噪聲量高達68分貝，超過了環境噪聲標準的規定。居民強烈要求治理冷卻塔的噪聲污染。

噪聲源分析： 冷卻塔的噪聲源主要包括風機的空氣動力噪聲、機械噪聲和落水噪聲。

冷卻塔降噪方案：
1、在風機出風口設置阻性消聲器，有效阻止噪聲傳播。
2、為保證冷卻塔的散熱，設置組合式聲屏障來阻止下部噪聲傳播。
3、為有效減少噪聲，在冷卻塔底部設置吸隔聲組合式聲屏障吸收噪聲。
4、在冷卻塔中部設置阻尼隔聲板和吸聲材料，提高吸聲效果。
5、落水噪聲用玻璃棉材料吸收。

冷卻塔降噪優勢

特菱超靜音冷卻塔揉合國內外先進技術配合建筑物整體造型藝術而獨創的新型冷卻塔，同時最大限度地控制了冷卻塔由于保障熱交換而產生不可避免向大氣排放的飄水、噪音的環境污染，它具有效率高、能耗低、組合靈活、便于維修等優點。

1、ABB戶外型全封閉三相異步電動機

采用了ABB冷卻塔專用電機，該電機是為冷卻塔工作環境下的特殊要求而專門設計，雙密封防水汽，方便更換、拆卸、維修，無故障運行時間長，具有效率高，防護等級高（IP55），絕緣等級高（F級）等特點，能在冷卻塔濕熱環境條件下長期連續低能耗運行(正常使用壽命不小于20年)。

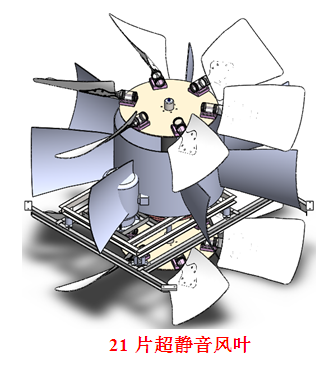

2、超低轉速大風量風機

冷卻塔噪音主要由風機產生，風機噪音是由于通過風機的渦流旋渦脈動和風機葉片及風機導流設備共同作用而產生的，主要來自渦流邊界層及尾跡。風機葉片葉尖氣流速度決定了風機噪音大小，風機旋轉噪聲與葉尖速度的十次方成正比，渦流噪聲與葉尖速度的六次方成正比。因此降低噪音主要降低葉片葉尖的氣流速度。超靜音風機葉片采用航空鋁合金板材，可進行無級調節角度。因風機設計為寬葉葉片，低轉速運行時具有風量大、全壓高、效率高、噪音低、傳動平穩等優點。而且其氣動性能好、高強度、耐腐蝕，并可通過改變?nèi)~片安放角度方法滿足工藝要求及提高裝置效率。

3、超靜音重力噴頭

采用重力自然池式布水，配水池水平，孔口光滑，積水深度為200mm。選用口徑較大的橫流塔專門布水噴頭，低水壓設計（20mmH2O），其優點是防止堵塞、布水均勻，另外播水盆上加設盆蓋，有效地防止雜物進入冷卻水系統造成水污染，有效避免頻繁清洗布水盤的麻煩，同時減少布水噪音向外傳播。

4、超靜音玻璃鋼消聲器

產品為內置空腔吸音裝置結構，外嵌微孔消音板，出風流暢、降噪能力很強，能有效地抑制低頻噪聲對聲環境質量造成的影響。

5、超靜音消聲百葉

外觀亮麗漂亮，產品結構為百葉內設空腔結構，外嵌微孔消音板，內置吸音裝置。有效地降低播淋水聲和低頻噪聲對聲環境質量造成的影響。

6、超靜音懸浮動力系統

全懸浮式動力系統設計，有效地抑制和降低冷卻塔運行時所產生的震動通過結構傳遞的方式對周邊設施或建筑物造成聲質量環境的影響。

7、消聲收水填料

采用薄膜式填料，薄膜式阻燃型淋水填料散熱面積大，熱力性能高，集導風、散熱、收水功能于一體。該填料采用真空吸塑而成，整張懸掛式安裝，填料自動定位，無需膠水粘結，方便安裝、拆卸、清洗而不至于破壞填料，同時也完全解決了填料因膠水粘結而易變脆的缺點，從而延長使用壽命（填料正常使用壽命大于15年）；特菱超靜音冷卻塔填料PVC片材為全新料，具有非常強的抗寒凍性能，優越的親水性，熱力性能和抗腐蝕能力。填料片為難燃型材料，氧指數高達34.2，達到國家B1級難燃標準，優于B2級標準，在65℃水溫中72小時不發生變形現象，經過實踐運行證明，該填料能長期在50℃環境中運行。

8、進口軸承減速器

減速器軸承為日本NSK高精度軸承，傳動皮帶為日本"三星"（MITSUBOSHI）優質防水、防滑三角皮帶，槽輪與皮帶經動靜平衡測試，符合穩定運轉要求。
